基于清易QY-18DL倾斜位移裂缝计的基坑监测解决方案

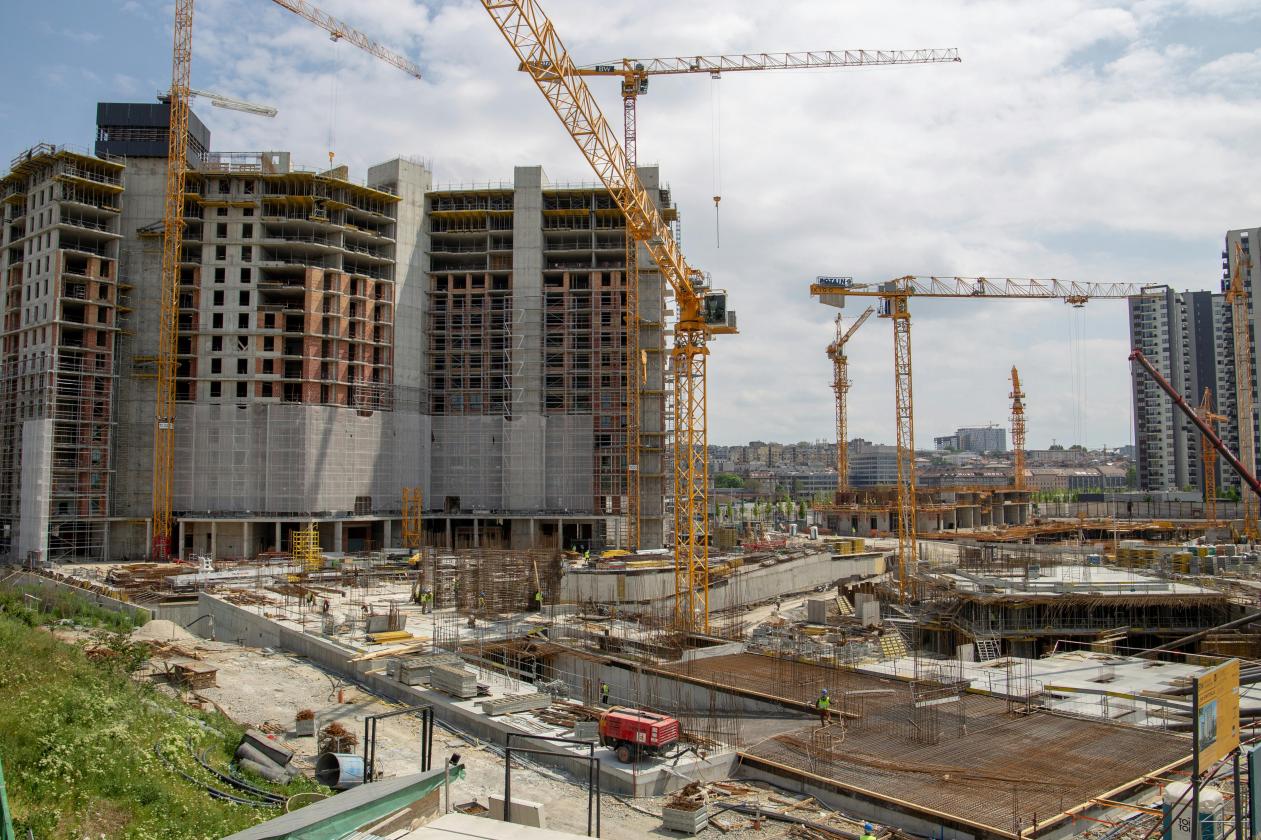

随着城市化进程的加速，高层建筑、地下交通等基础设施工程日益增多，基坑开挖深度不断加大，施工环境愈发复杂。基坑工程作为临时性结构，其稳定性直接关系到主体结构施工安全、周边建筑物、地下管线及道路的正常使用。

方案概述

清易QY-18DL倾斜位移裂缝计凭借其多参数集成监测、自动化传输、抗恶劣环境等核心优势，可实现对基坑及周边环境裂缝、倾斜、位移的一体化准确监测，为基坑工程安全决策提供科学数据支撑，降低施工风险，保障工程顺利推进。

1.设备优势

1.1多参数集成监测

同步实现加速度、倾斜角度、位移量三大核心参数监测，无需单独布设多种设备，简化监测系统架构，降低施工成本。

1.2高精度数据采集

裂缝监测精度达毫米级，可捕捉细微变形，实现早期风险预警。

1.3自动化无线传输

支持4G无线通信协议，数据实时上传至清易云平台或第三方监测系统，无需人工现场读数，提升监测效率，避免数据滞后。

1.4强环境适应性

可在基坑恶劣施工环境中长期稳定运行，保障监测连续性。

1.5易安装易维护

体积小巧、重量轻，适配不同监测点位；设备支持远程状态监测，便于后期维护与校准。

2.监测点位布设方案

2.1基坑围护结构监测

在排桩、地下连续墙等围护结构上，及围护结构顶部，同步监测裂缝宽度、围护结构倾斜角度及水平位移。

2.2周边建筑物监测

在距离基坑边线周边建筑物上，布设监测点，重点布设于建筑外墙转角处、承重墙、窗台下方等易产生裂缝的部位，监测建筑物裂缝发展及整体倾斜情况；对于高层建筑物，可在不同楼层布设监测点，实现竖向分层监测。

2.3周边道路监测

在基坑周边主要道路、人行道的路面及路缘石上，布设监测点，重点监测路面沉降、裂缝及位移。

3.数据处理与预警系统

3.1数据处理

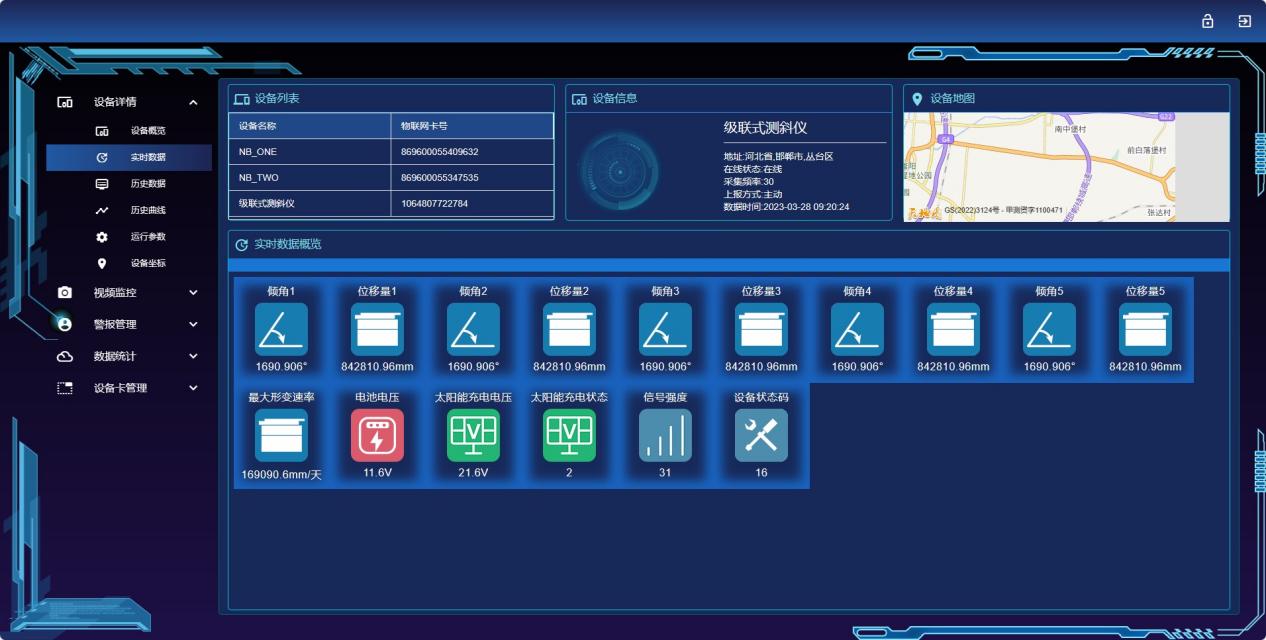

清易QY-18DL倾斜位移裂缝计采集的监测数据通过4G无线通信模块实时上传至清易云监测平台，平台具备数据接收、存储、实时数据和历史数据查看等功能。生成变化曲线、柱状图等可视化图表，直观呈现监测目标的变形规律。

3.2预警系统

多级阈值预警，根据数据变化超过阈值范围会自动预警，一旦数据出现异常，立即通过短信、微信、邮件等多种方式发出预警。

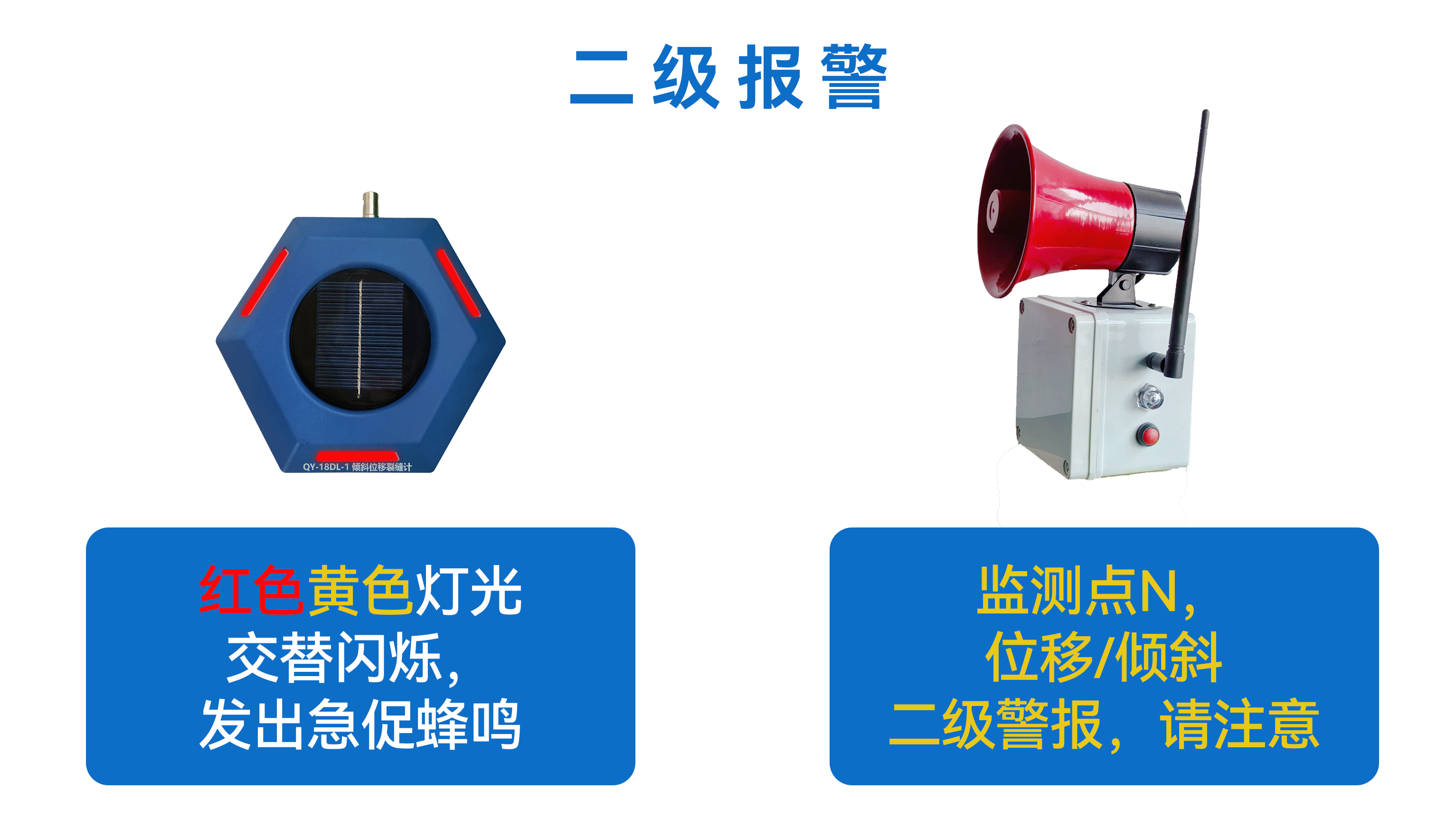

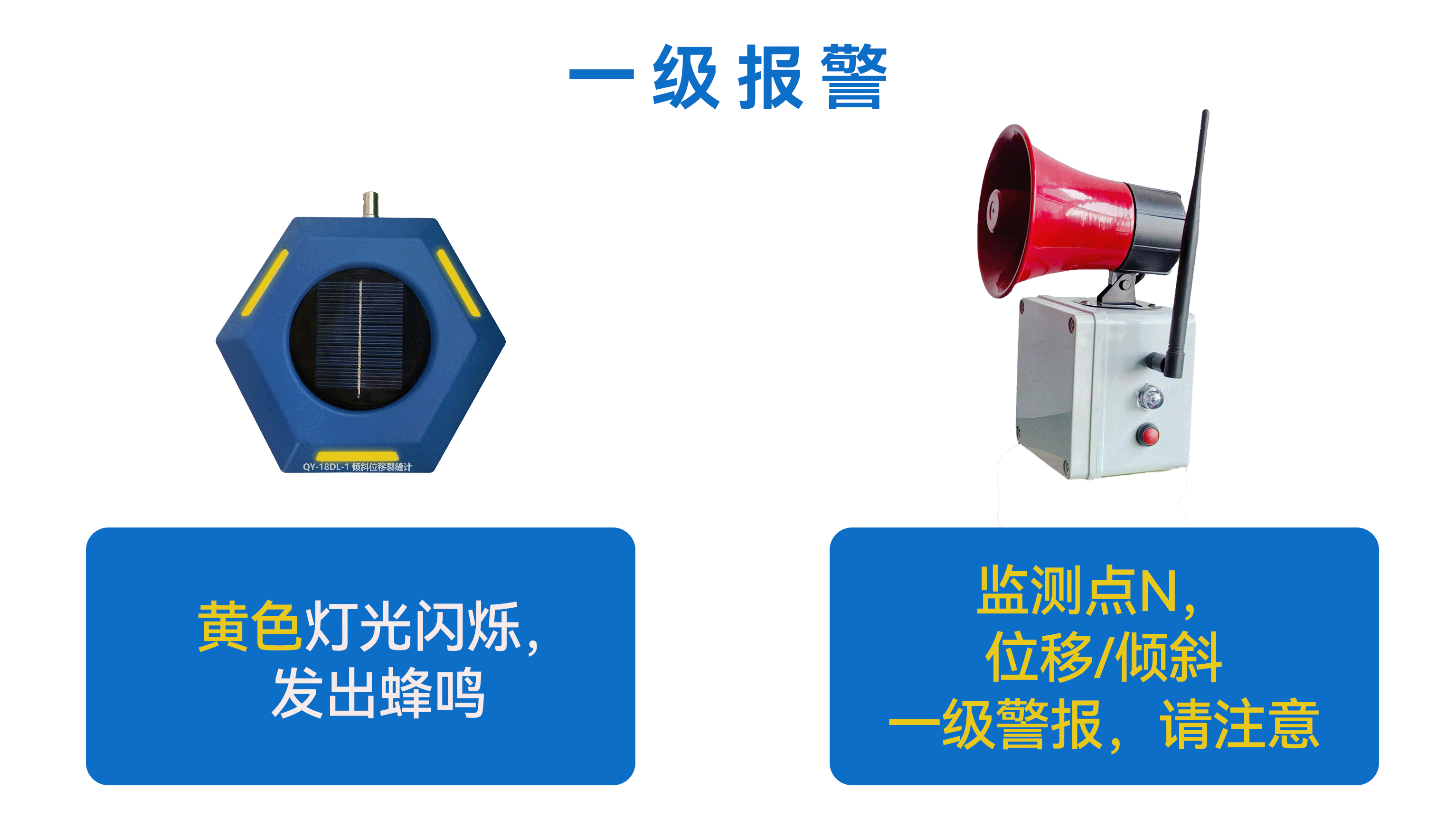

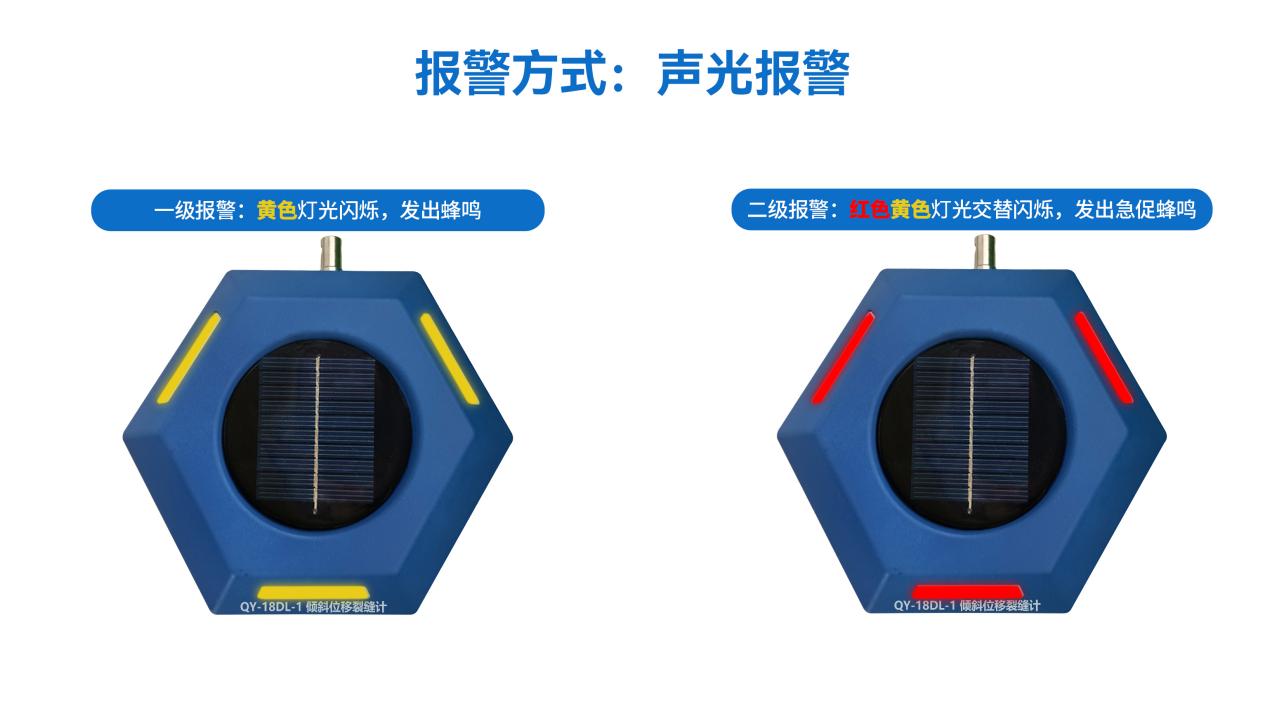

3.3现场报警方式

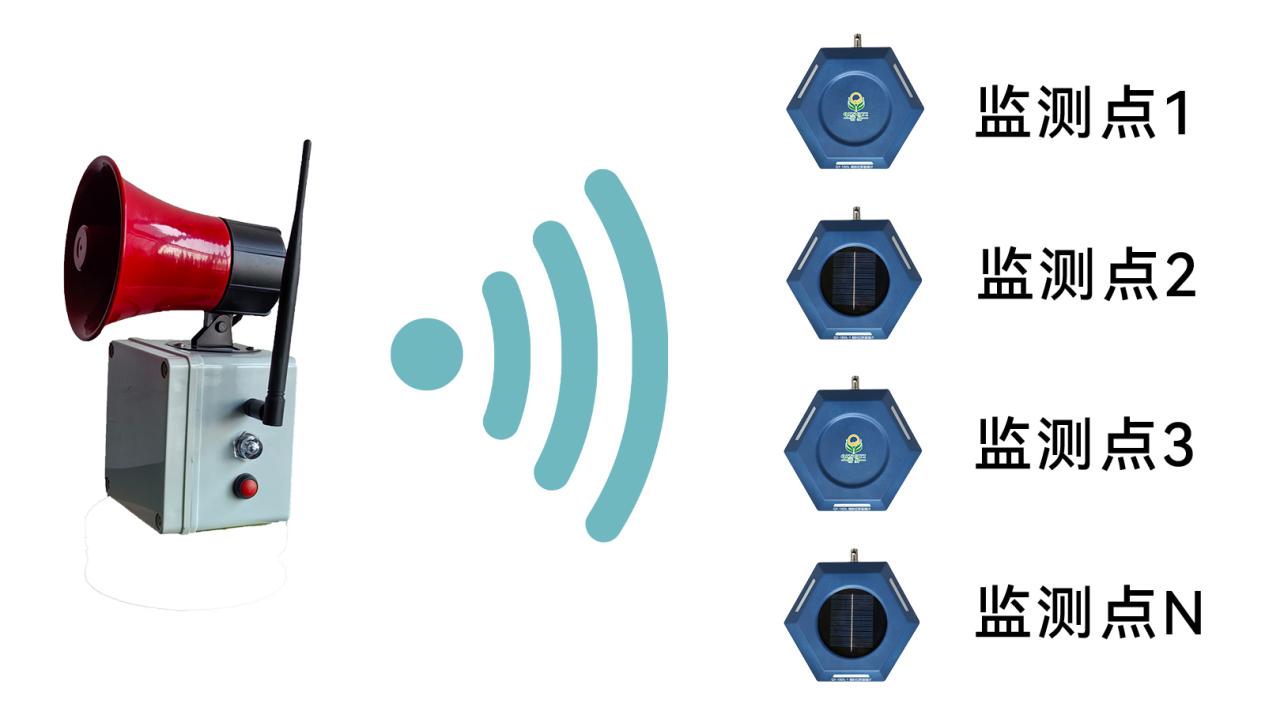

3.4联动报警

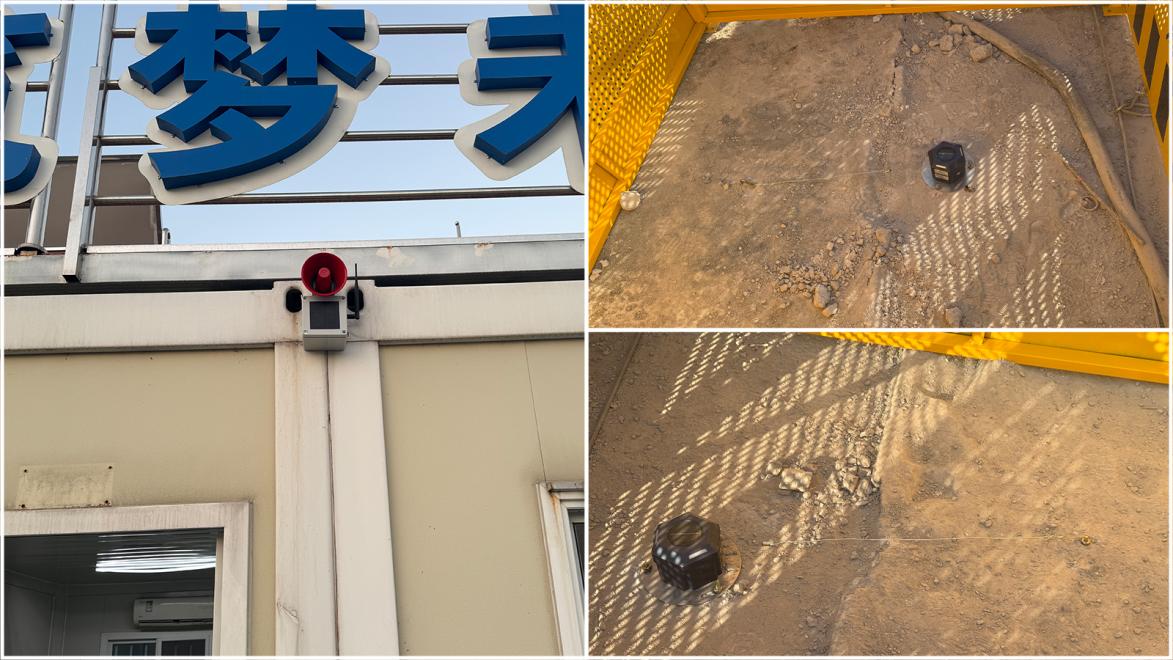

实景安装图
