边坡稳定性在线监测解决方案

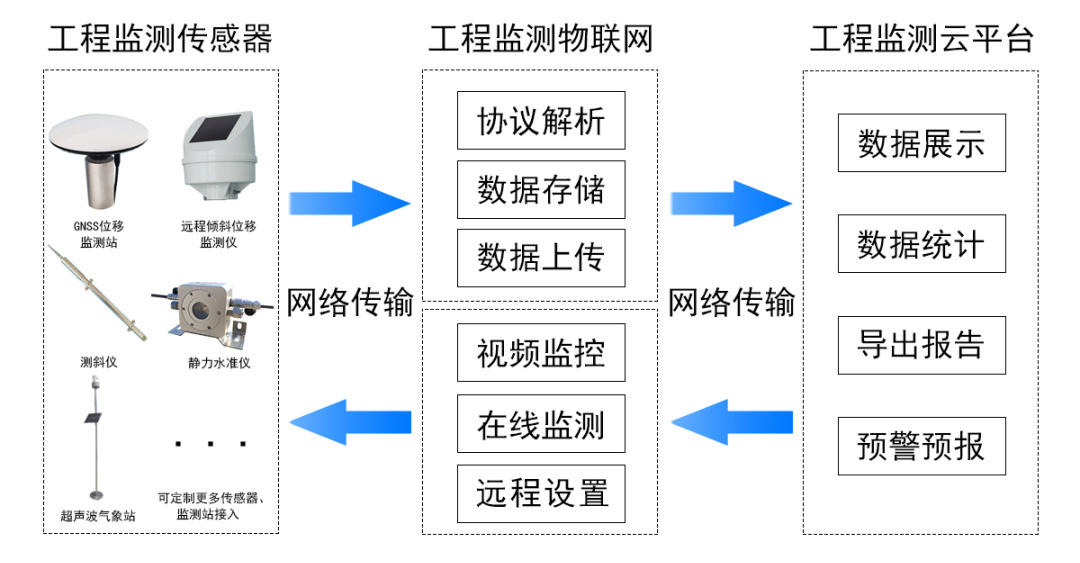

边坡稳定性在线监测是一种综合性的自动化远程监测系统。通过对边坡岩土体内部沉降、倾斜、错动﹑土壤湿度﹑孔隙水压力变化等进行连续监测，及时捕捉边坡性状变化的特征信息，通过有线或无线方式将监则数据及时发送到监测中心。结合地表监测的雨量﹑位移等信息，由计算机数据分析软件处理，对边(滑)坡的整体稳定性做出判断，快速做出诸如山体边坡崩塌﹑滑坡等灾害发生的预警预报，更加准确地监测灾情发生，且可为保证地质安全和整治工程设计提供信息参考。

（1）山区、暴雨多发区的边坡地段；

（2）铁路、公路、工程建筑物的边坡地段；

（3）江河、湖泊、水库、海、沟的岸坡地带；

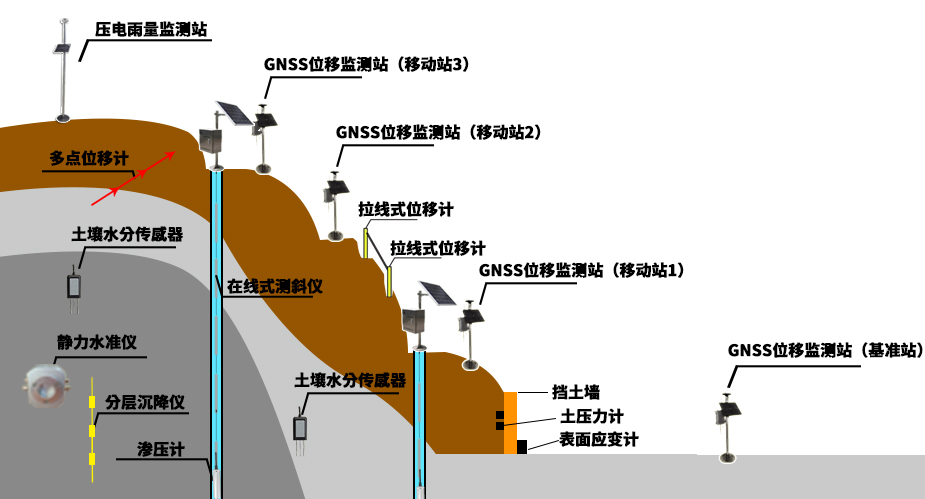

01

表面位移监测

监测目的：掌握边坡整体表面位置的变化及其变化速率(包括平面位移和垂直沉降)，确定边坡整体位移变形的情况，是确定边坡稳定性重要指标之一。

监测手段：GNSS位移监测站、静力水准仪、远程倾斜位移监测仪

02

边坡内部位移监测

监测目的：掌握边坡内部的位移变化及其变化速率，结合表面综合位移信息可确定边坡整体位移变形情况。为于边坡稳定性评价提供重要的数据参考。

监测手段：多点位移计、在线式测斜仪

03

渗流量、含水量监测

监测目的：掌握边坡内部地下水的分布情况。

监测手段：渗压计、土壤含水量、水位计等

04

降雨量监测

监测目的：掌握边坡区域环境参数情况，有较大降雨时进行报警。

监测手段：压电式雨量监测站

05

裂缝监测

监测目的：掌握边坡区域相关裂缝的变化情况。

监测手段：拉线式位移计

06

支护结构监测

监测目的：掌握支护结构所受应力应变的情况，推断边坡稳定情况。

监测手段：应变计、土压力计等

边坡稳定性在线监测根据实际现场情况进行供电，遵循方便、快捷、稳定的供电方式，以就近用电，，建议使用市电与太阳能双供电，以稳定长期供电为准。保证长期的供电和稳定安全的用电方式，能为系统长期稳定的工作起到决定性的作用。工程现场离*近的电源输出点距离如果较远，可考虑采用单太阳能供电系统。

01

数据自动采集

02

多种传输模式，监测方便

03

自动预警预报

04

系统远程管理

05

数据自动分析

边坡稳定性在线监测系统能够灵活分析实时监测数据和历史数据的变化趋势，形成数据报表，为管理人员决策提供数据依据。

1、表面位移、内部倾斜、裂痕、地下水位、渗流渗压、降雨量、视频监控等各种监测设备的数据采集展示

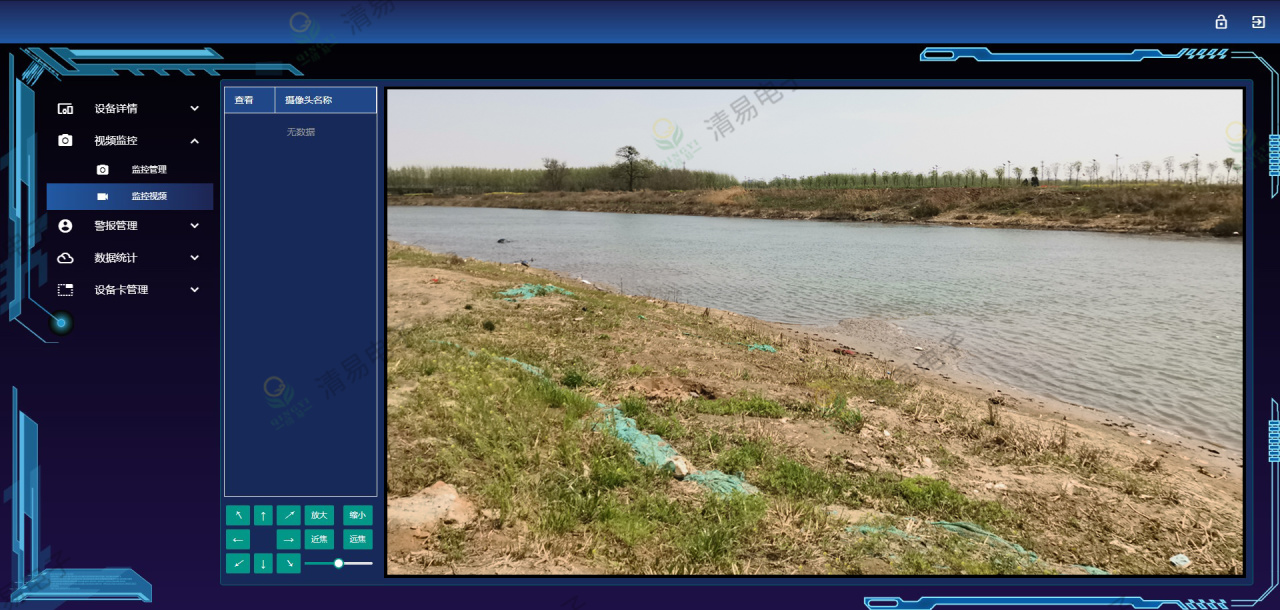

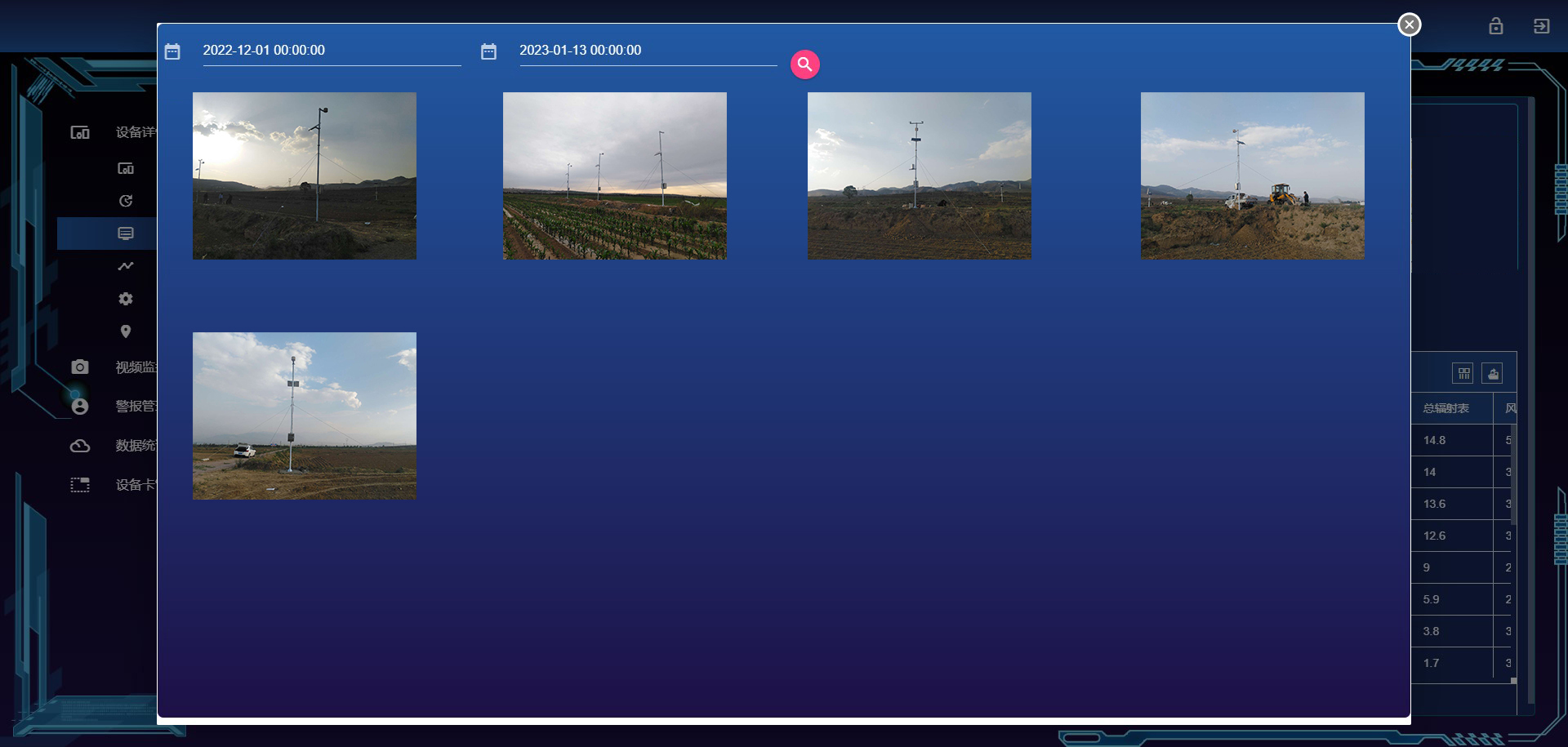

2、具备实时数据查询、自动存储历史数据、历史曲线信息、参数设置、预警设置等功能，并支持视频实时监控与现场照片抓拍

3、提前预设多级的预警值，变形达到预警值立即报警

4、远程监测现场监测设备的在线状态
